Kotwienie maszyn i obciążenie podłogi: jak uzgodnić interfejs wyposażenia siłowni z budynkiem
Decyzji o kotwieniu i nośności nie podejmuje się na podstawie samej masy katalogowej. Dla konkretnego modelu trzeba zebrać geometrię podstawy, masę i rozkład podparcia, ruchome obciążenia wynikające z przeznaczenia, wymagane mocowania, strefę ćwiczenia i serwisu. Konstruktor ocenia budynek, producent potwierdza dane urządzenia, a instalator realizuje zatwierdzony detal.
Utwórz kartę interfejsu dla każdego modelu
Urządzenie, podłoga sportowa, wylewka, strop i kotwa tworzą jeden interfejs. Jeżeli każda branża analizuje tylko swój element, problem ujawnia się przy wierceniu albo podczas odbioru.
Ten proces nie zastępuje obliczeń konstrukcyjnych ani instrukcji montażu. Porządkuje dane i decyzje, które muszą być gotowe przed dostawą.

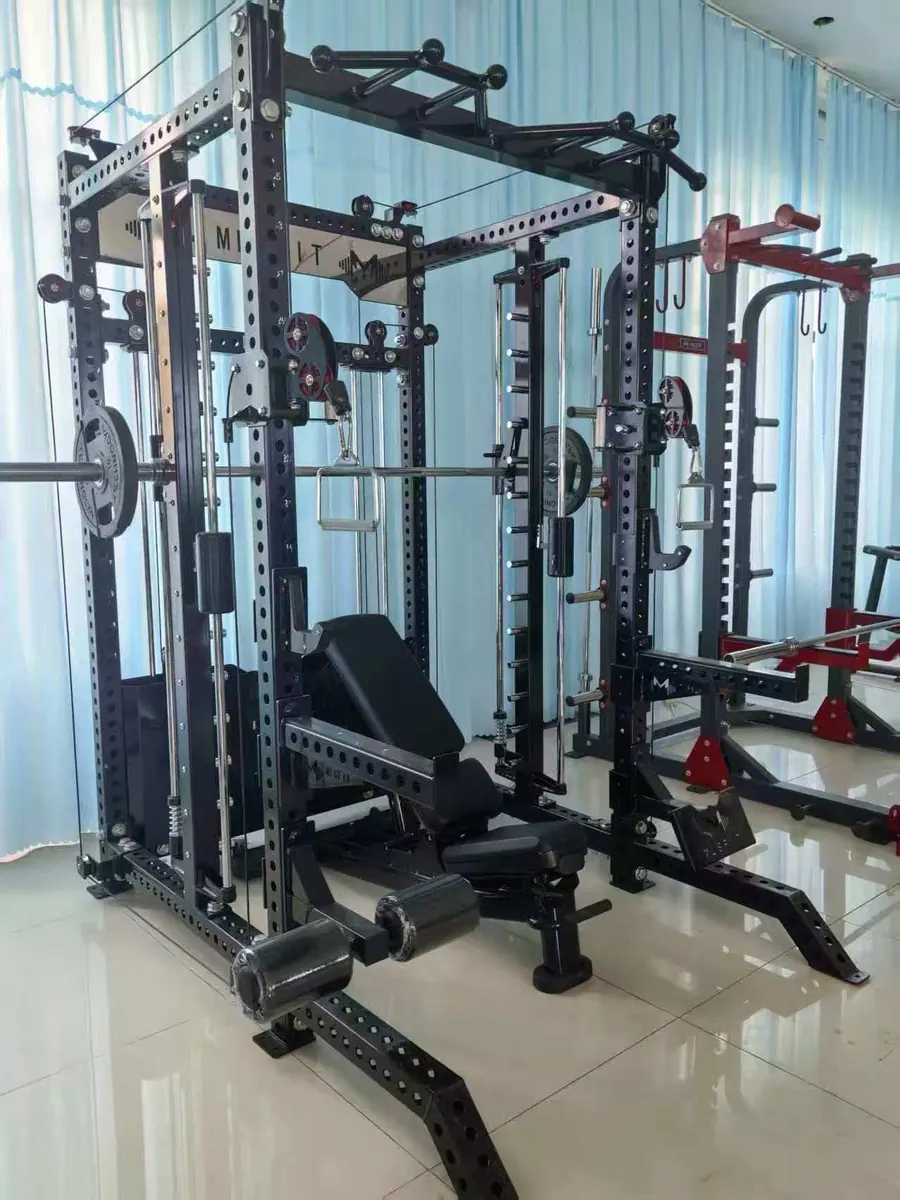

Zapisz obrys, punkty podparcia, masę konfiguracji, położenie stosu lub talerzy, zakres ruchu, dostęp serwisowy i wskazane punkty mocowania. Dane muszą dotyczyć wybranej wersji, nie podobnego zdjęcia.
Na planie oznacz orientację i numer urządzenia. Zmiana modelu uruchamia ponowną ocenę.
Rozdziel pięć warstw decyzji
Producent opisuje urządzenie i wymagania montażowe. Projektant konstrukcji ocenia strop i podłoże. Projektant podłogi sportowej określa warstwy i przejścia. Instalator dobiera zatwierdzony system wykonawczy. Operator ustala użytkowanie i kontrolę.
Wspólna tabela odpowiedzialności zapobiega sytuacji, w której każdy zakłada, że decyzję podjął ktoś inny.
| Obszar | Dane wejściowe | Zatwierdzenie |
|---|---|---|
| Urządzenie | Model, podstawa, punkty mocowania | Producent/dostawca |
| Konstrukcja | Strop, podłoże, obciążenia | Uprawniony projektant |
| Warstwy podłogi | Guma, wylewka, przejścia | Projekt branżowy |
| Montaż | Kotwa, głębokość, narzędzia | Zatwierdzony wykonawca |
Nie ukrywaj punktów mocowania pod gotową posadzką
Uzgodnij, czy urządzenie stoi na warstwie wykończeniowej, czy detal przechodzi do podłoża konstrukcyjnego. Zaplanuj otwory, krawędzie, instalacje podposadzkowe i możliwość wymiany urządzenia.
Wiercenie bez aktualnego skanu lub dokumentacji może naruszyć instalację. Procedura budynku musi poprzedzać pracę.
Sprawdź strefę pracy i serwisu

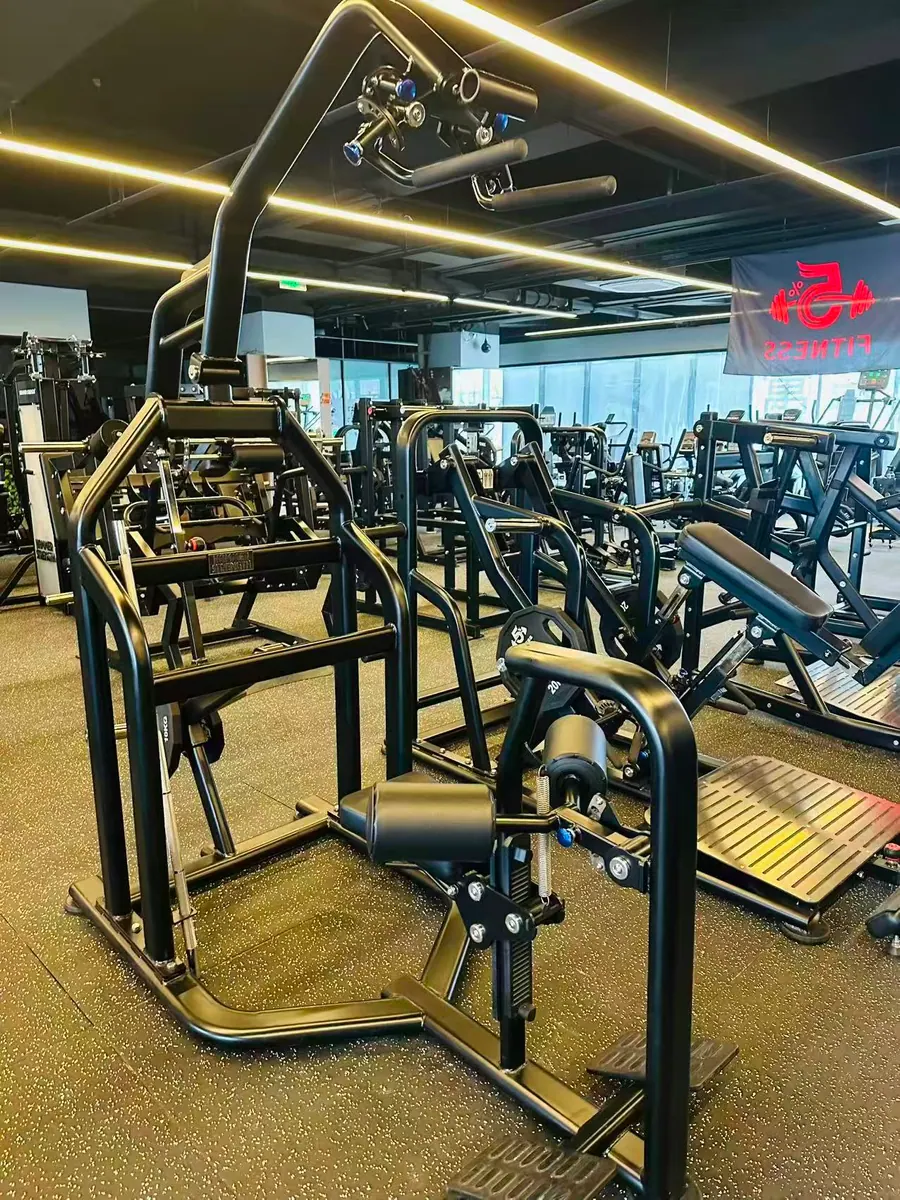

Stabilna podstawa nie wystarcza, jeśli ruch ramienia koliduje ze ścianą, a pokrywy nie da się otworzyć. Na jednym rzucie pokaż strefę użytkownika, ruch, odkładanie ciężaru, przejście i dostęp technika.
Kotwa nie powinna stać się powodem, dla którego serwis wymaga niekontrolowanego demontażu innych urządzeń.
Przygotuj odbiór instalacji
Odbiór potwierdza model i położenie, zatwierdzony detal, zastosowane elementy, moment lub metodę według instrukcji, stan podłogi, stabilność i test funkcjonalny. Zachowaj fotografie przed zakryciem niewidocznych elementów.
Otwarte punkty otrzymują właściciela i warunek zamknięcia; urządzenie nie jest zwalniane na podstawie samego ustawienia w sali.
- Aktualny plan i identyfikacja urządzenia
- Zgoda na wiercenie i sprawdzenie instalacji
- Potwierdzony system mocowania
- Dokumentacja wykonania
- Test oraz decyzja o dopuszczeniu
Perspektywa producenta
Zapytanie powinno zawierać plan, typ konstrukcji, warstwy podłogi i wybrane modele. Producent nie może zatwierdzić nośności nieznanego budynku, a projektant nie powinien zgadywać danych urządzenia.
PowerBaseFit może uporządkować dostępne wymiary i informacje montażowe dla wskazanych modeli. Ostateczny detal budowlany i wykonanie zatwierdza zespół projektu.
Najczęstsze pytania
Czy każdą maszynę trzeba kotwić?
Stosuj wymagania konkretnego modelu, instrukcję i ocenę projektu. Nie przyjmuj jednej zasady dla całej sali.
Czy masa urządzenia wystarcza do oceny stropu?
Nie. Konstruktor potrzebuje także geometrii, punktów podparcia, konfiguracji i obciążeń związanych z użytkowaniem.
Kto wybiera kotwę?
Dobór i zatwierdzenie wynikają z urządzenia, podłoża, obliczeń, instrukcji systemu i odpowiedzialności projektowej.
Czy można wiercić przez gumową podłogę?
Detal przejścia przez warstwy musi być zaprojektowany tak, aby mocowanie działało i podłoga nie maskowała problemu.
Co dokumentować przed zakryciem?
Punkty, podłoże, instalacje, elementy mocujące i etapy, których nie będzie widać po zakończeniu.
Co zmienia zamiana modelu?
Należy ponownie sprawdzić podstawę, masę, ruch, mocowanie, dostęp i decyzję konstrukcyjną.
